Характер продукции
Набор пожарного насоса одно-этапа XBD-TD вертикальный новый продукт развитый нашей компанией согласно рыночному спросу и совмещенный с основой предварительных типов насоса в стране и за рубежом. Эксплуатационные характеристики продукта и технические условия соотвествуют стандарта «пожарного насоса GB6245-2006».

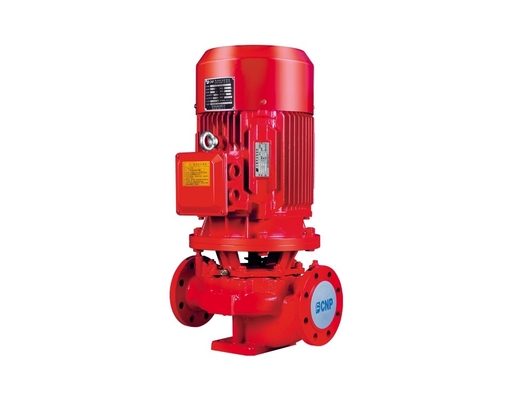

Набор пожарного насоса одно-этапа XBD-TD вертикальный состоит из мотора и насоса. Насос и мотор коаксиальные. Структура насоса включает тело насоса, турбинку, крышку насоса, механическое уплотнение и другие части. Вход и выход насоса на такой же горизонтальной оси, и диаметр и спецификация это же, которое весьма удобно для нагружать и разгружать, и занимают небольшую область.
Насос обеспечен с основанием безопасности, которое легко для установки и увеличивает стабильность деятельности насоса. Уплотнение насоса принимает механическое уплотнение, которое имеет характеристики надежного запечатывания и никакой утечки. Осевая сила насоса сбалансирована отверстием баланса турбинки. Фланцы входа и выхода насоса конструированы согласно давлению 1.6MPa, и трубопровод легок для того чтобы соответствовать.
Объем применения
Насос главным образом использован в трубопроводе надул водоснабжение системы защиты от огня.
Также соответствующее для водоснабжения фиксированных противопожарных систем (огн-туша системы, системы автоматического спринклера огн-туша, системы брызг воды огн-туша и огн-стабилизируя системы, etc.) в промышленных и гражданских многоэтажных зданиях.
Оно также работает для муниципального, промышленного и минировать, питательная вода боилера и конденсатные системы, системы водоочистки, системы фильтрации и очищая индустрии.
Условия труда
Оно может перенести не-огнеопасные и взрывно жидкости которые не содержат твердые частицы или волокна.
Жидкостная температура: нормальная температура.
Температура окружающей среды: до 40°C.
Мотор
Мотор с воздушным охлаждением подгонянный мотор поляка расширения вала 2 или 4.
Класс защиты: IP55
Достаточная ранг: F
Стандартное напряжение тока: 3x380V
Частота: 50Hz
Спецификации

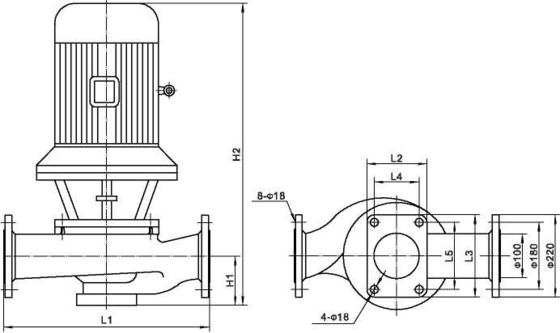

| Тип | Измерения (mm) | Вес (kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD15.0/20G-TD | 175 | 1310 | 680 | 230 | 320 | 170 | 260 | 950 |
| XBD4.8/25G-TD | 145 | 880 | 520 | 160 | 220 | 120 | 180 | 245 |
| XBD5.5/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD7.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD8.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 345 |
| XBD9.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD10.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD11.0/25G-TD | 155 | 1165 | 640 | 230 | 320 | 170 | 260 | 549 |
| XBD12.0/25G-TD | 155 | 1235 | 640 | 230 | 320 | 170 | 260 | 680 |
| XBD13.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| XBD14.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| Тип | Подача | Давление выхода | Вращая скорость | Сила |
|---|---|---|---|---|
| (L/s) | (Mpa) | (r/min) | (kW) | |
| XBD15.0/20G-TD | 0 | ≤2.100 | 2900 | 90 |
| 20 | 1,500 | |||
| 30 | ≥0.975 | |||
| XBD4.8/25G-TD | 0 | ≤0.672 | 22 | |
| 25 | 0,480 | |||
| 37,5 | ≥0.312 | |||
| XBD5.5/25G-TD | 0 | ≤0.770 | 30 | |
| 25 | 0,550 | |||
| 37,5 | ≥0.358 | |||
| XBD7.0/25G-TD | 0 | ≤0.980 | 30 | |
| 25 | 0,700 | |||
| 37,5 | ≥0.455 | |||
| XBD8.0/25G-TD | 0 | ≤1.120 | 37 | |
| 25 | 0,800 | |||
| 37,5 | ≥0.520 | |||
| XBD9.0/25G-TD | 0 | 0,260 | 45 | |
| 25 | 0,900 | |||
| 37,5 | 0,585 | |||
| XBD10.0/25G-TD | 0 | ≤1.400 | 45 | |
| 25 | 1,000 | |||
| 37,5 | ≥0.650 | |||
| XBD11.0/25G-TD | 0 | ≤1.540 | 55 | |
| 25 | 1,100 | |||
| 37,5 | ≥0.715 | |||
| XBD12.0/25G-TD | 0 | ≤1.680 | 75 | |
| 25 | 1,200 | |||
| 37,5 | ≥0.780 | |||
| XBD13.0/25G-TD | 0 | ≤1.820 | 75 | |
| 25 | 1,300 | |||
| 37,5 | ≥0.845 | |||
| XBD14.0/25G-TD | 0 | ≤1.960 | 75 | |
| 25 | 1,400 | |||
| 37,5 | ≥0.910 |
| Тип | Измерения (mm) | Вес (kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD3.2/100G-TD | 250 | 1210 | 860 | 300 | 370 | 250 | 320 | 675 |
| XBD4.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 825 |
| XBD5.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 830 |
| XBD6.5/100G-TD | 280 | 1370 | 855 | 370 | 470 | 300 | 400 | 1050 |
| XBD7.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1050 |
| XBD8.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1185 |
| XBD9.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| xBD10.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| XBD11.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1280 |
| XBD12.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 2120 |
| Тип | Подача | Давление выхода | Вращая скорость | Сила |
|---|---|---|---|---|
| (L/s) | (Mpa) | (r/min) | (kW) | |
| XBD3.2/100G-TD | 0 | ≤0.448 | 1480 | 55 |
| 100 | 0,32 | |||
| 150 | ≥0.208 | |||
| XBD4.0/100G-TD | 0 | ≤0.560 | 1480 | 75 |
| 100 | 0,4 | |||
| 150 | ≥0.26 | |||
| XBD5.0/100G-TD | 0 | ≤0.700 | 1480 | 75 |
| 100 | 0,5 | |||
| 150 | ≥0.325 | |||
| XBD6.5/100G-TD | 0 | ≤0.910 | 1480 | 110 |
| 100 | 0,65 | |||
| 150 | ≥0.422 | |||
| xBD7.0/100G-TD | 0 | ≤0.980 | 2900 | 110 |
| 100 | 0,7 | |||
| 150 | ≥0.455 | |||
| XBD8.0/100G-TD | 0 | ≤1.120 | 132 | |
| 100 | 0,8 | |||
| 150 | ≥0.520 | |||
| XBD9.0/100G-TD | 0 | ≤1.260 | 160 | |
| 100 | 0,9 | |||
| 150 | ≥0.585 | |||
| XBD10.0/100G-TD | 0 | ≤1.400 | 160 | |
| 100 | 1 | |||
| 150 | ≥0.650 | |||
| XBD11.0/100G-TD | 0 | ≤1.540 | 200 | |
| 100 | 1,1 | |||
| 150 | ≥0.715 | |||
| XBD12.0/100G-TD | 0 | ≤1.680 | 250 | |
| 100 | 1,2 | |||
| 150 | ≥0.780 |
