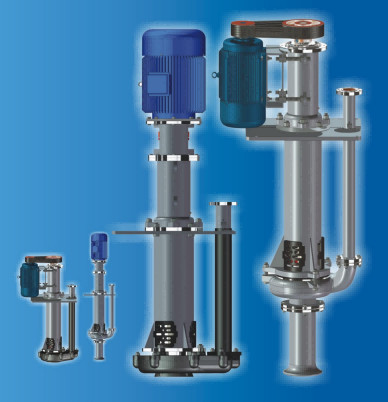

(R) жидкостный насос Slurry 150-LP
1. Детали продукта
Тип насос LP (r) центробежный насос slurry, соответствующий для транспортировать истирательный или въедливый slurry. Насос вообще вторгнуться бедные или работа ямы. Насос разделен в тип LP и тип LPR, с такой же структурой. Тип части и вал LP подачи сделан из материала металла,
Что соответствующее для транспортировать истирательный slurry. Тип части LPR подачи выровнян со ссадин-устойчивой резиной, соответствующей для транспортировать въедливый slurry шлака. Тип близповерхностный насос LPR широко использован в металлургии, минировании, угле, электричестве, строительных материалах и других отделах.
2. Описание структуры
Тело, турбинка и защитная пластина насоса насоса LP сделаны из износоустойчивых материалов, со структурой образца и легкая установка, тело насоса с болтами зафиксированными в ветви шкафа, верхний конец кронштейна помещена с нося телом которое принятая двойная строка сплющило подшипники ролика, управляя конечные применения перенос ролика одиночной строки цилиндрический который может принести максимальную нагрузку насоса, и может легко сменный шкив приспосабливать скорость насоса для того чтобы соотвествовать различные условия труда. С разделенным установленным плато на кронштейне, ее можно удобно зафиксировать на учреждении железного каркаса или конкретном одном. Насос должен быть погружен в slurry когда он работает, входе шлака всасывания тела насоса с фильтром который может предотвратить большие частицы.
Структура или LP и LPR почти такое же за исключением типа LPR выровняны с коррозионностойкой резиной для частей погруженных в slurry шлака, резиновые части включают вал, тело насоса, турбинку, защитную пластину и сетка фильтра, проходные соединительные болты нижней части погружения защищена резиновым рукавом.
3.The расширило серии вала добавляет дополнительную часть ведущего подшипника, оборудованную с топя водяной помпой, которая требует некоторое количество воды и давления.
Рабочий параметр насоса LP
| Продукт | Поверните Spped n r/min |
Подача Q m3/h |
Подъем H m |
Эффективность η % |
Сила вала PA kw |
Тип дисковода | Мотор | Вес Kg |
|
| Модель | Сила kw |
||||||||
| 150S-LP | 1000 | 234,0 | 35,7 | 45 | 50,57 | BD | Y280S-4 | 75 | 1737 |
| 403,2 | 31,9 | 53 | 66,11 | ||||||
| 576,0 | 26,8 | 53 | 79,34 | Y280M- 4 | 90 | ||||
| 980 | 229,3 | 34,3 | 45 | 47,59 | DC | Y315S-6 | 75 | 1737 | |
| 395,1 | 30,6 | 53 | 62,25 | ||||||
| 564,5 | 25,7 | 3 | 74,67 | Y315M-6 | 90 | ||||
| 940 | 220,0 | 31,5 | 45 | 42,00 | BD | Y315S-6 | 75 | 1737 | |
| 379,0 | 28,2 | 53 | 54,91 | ||||||
| 541,4 | 23,7 | 53 | 65,90 | Y315M-6 | 90 | ||||
| 900 | 210,6 | 28,9 | 45 | 36,86 | BD | Y315S-6 | 75 | 1737 | |
| 362,9 | 25,8 | 53 | 48,19 | ||||||
| 518,4 | 21,7 | 53 | 57,84 | Y315M-6 | 90 | ||||
| 850 | 198,9 | 25,8 | 45 | 31,06 | BD | Y280M-6 | 55 | 1737 | |
| 342,7 | 23,0 | 53 | 40,60 | ||||||
| 489,6 | 19,4 | 53 | 48,72 | Y315S-6 | 75 | ||||
| 800 | 187,2 | 22,8 | 45 | 25,89 | BD | Y280S-6 | 45 | 1737 | |
| 322,6 | 20,4 | 53 | 33,85 | ||||||
| 460,8 | 17,2 | 53 | 40,62 | Y280M-6 | 55 | ||||
| 740 | 173,2 | 19,5 | 45 | 20,49 | DC | Y250M-8 | 30 | 1737 | |
| 298,4 | 17,5 | 53 | 26,79 | Y280S-8 | 37 | ||||
| 426,2 | 14,7 | 53 | 32,15 | Y280M-8 | 45 | ||||
| 700 | 163,8 | 17,5 | 45 | 17,34 | BD | Y225M-6 | 30 | 1737 | |
| 282,2 | 15,6 | 53 | 22,67 | Y250M-6 | 37 | ||||
| 403,2 | 13,1 | 53 | 27,21 | Y280S-6 | 45 | ||||
| 650 | 151,1 | 15,1 | 45 | 13,89 | BD | Y200L2-6 | 22 | 1737 | |
| 262,1 | 13,5 | 53 | 18,15 | Y225M-6 | 30 | ||||
| 374,4 | 11,3 | 53 | 21,79 | Y250M-6 | 37 | ||||
| 600 | 140,4 | 12,9 | 45 | 10,92 | BD | Y225S-8 | 18,5 | 1737 | |
| 241,9 | 11,5 | 53 | 14,28 | Y225M-8 | 22 | ||||
| 345,6 | 9,6 | 53 | 17,14 | Y250M-8 | 30 | ||||
| 550 | 128,7 | 10,8 | 45 | 8,41 | BD | Y200L-8 | 15 | 1737 | |
| 221,8 | 9,6 | 53 | 11,00 | Y225S-8 | 18,5 | ||||
| 316,8 | 8,1 | 53 | 13,20 | Y225M-8 | 22 | ||||
| 500 | 117,0 | 8,9 | 45 | 6,32 | BD | Y180L-8 | 11 | 1737 | |
| 201,6 | 8,0 | 53 | 8,26 | ||||||
| 288,0 | 6,7 | 53 | 9,92 | Y200L-8 | 15 | ||||
